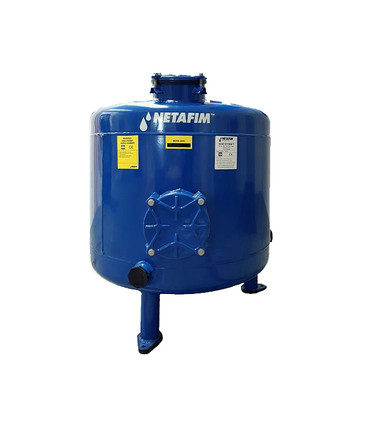

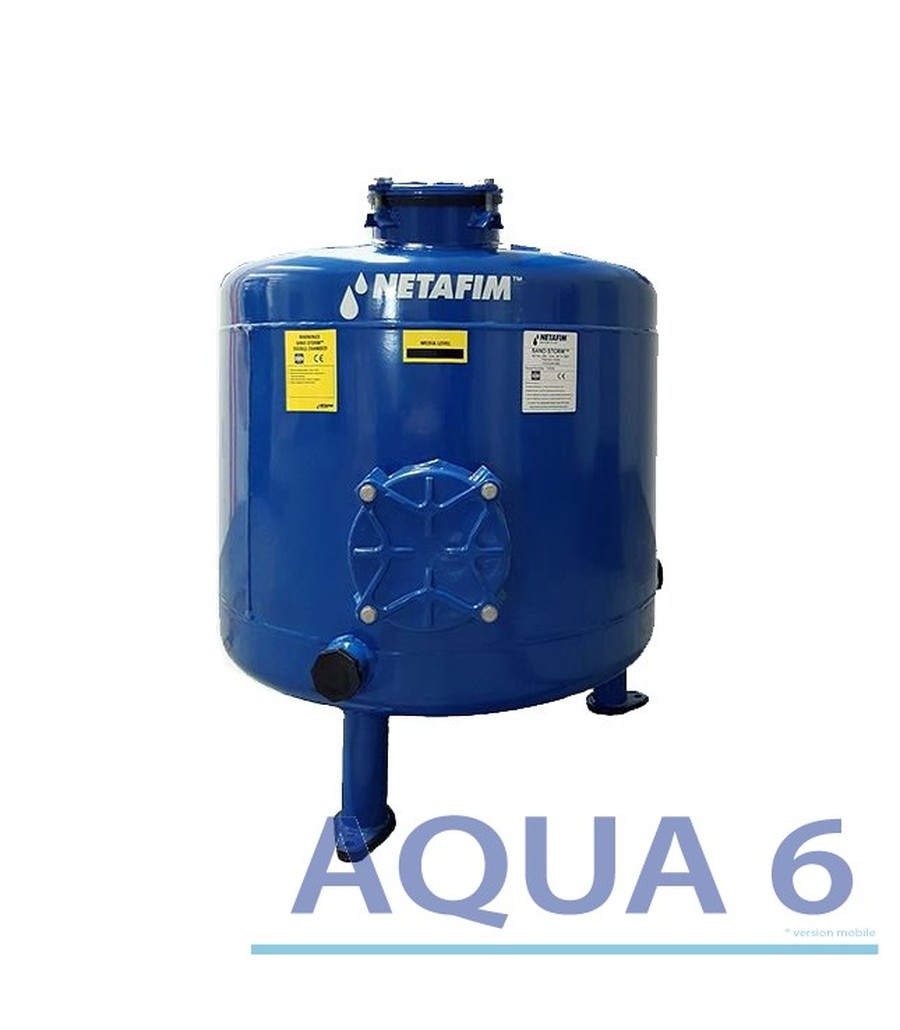

Filtres à sable SANDSTORM™ sont trés appréciés en agriculture grâce à leur efficacité et leur robustesse.
Les filtres à sable SAND STORM™ de NETAFIM doivent être utilisés en filtration principale et sont conçus pour protéger efficacement les systèmes d’irrigation utilisant une eau de mauvaise qualité ( eau de surface provenant des rivières, ruisseaux, canaux riches en matières organiques et parfois en limon ou en vase). Ils sont économiques mais néanmoins de très grande qualité : la rentabilité est donc maximale.
PRINCIPE DE FONCTIONNEMENT
Processus de filtration: L’eau entre dans le filtre et se répartit uniformément au travers du sable présent sur une hauteur de 40 cm. Lorsque l’eau circule dans le sable, la plupart des particules sont bloquées par la couche supérieure, tandis que les petites particules et autres matières organiques flottantes sont bloquées par la couche inférieure du sable. L’eau ainsi filtrée est donc exempte des particules problématiques qui pourraient obstruer les émetteurs ou les accessoires d’irrigation situés en aval.
Processus de contre-lavage: Le processus de contrelavage est obtenu en inversant le sens de circulation de l’eau. Ainsi, on ferme l’entrée du filtre, on permet à l’eau d’entrer par la sortie. Elle décompacte le sable et évacue les particules solides bloquées qui sortent par le collecteur de contre-lavage (ce processus peut être réalisé automatiquement par un programmateur de contre-lavage Netafim™).
ATOUTS
CARACTERISTIQUES TECHNIQUES
| Cuve | Surface de filtration | Débit de filtration (min-max) | Débit contre-lavage | Raccordements | Charge de sable |
| 20" | 0.2 m² | 9 - 15 m³/h | 16 m³/h | 2" | 120 kg |
| 24" | 0.29 m² | 13 - 22 m³/h | 22 m³/h | 2" | 180 kg |
| 30" | 0.45 m² | 20 - 35 m³/h | 36 m³/h | 3" | 240 kg |
| 36" | 0.65 m² | 30 - 50 m³/h | 50 m³/h | 3" | 360 kg |
| 48 | 1.13 m² | 50 - 85 m³/h | 80 m³/h | 4" brides | 575 kg |
TABLEAU DES PERTES DE CHARGES
DIMENSIONS
| Cuve | D | D1 | Sortie H1 | Entrée H2 | H total | Poids (vide) |
| 20" | 2,3" | 16" | 180 mm | 880 mm | 614 mm | 75 kg |
| 24" | 2,3" | 20" | 180 mm | 880 mm | 714 mm | 110 kg |
| 30" | 3" | 30" | 300 mm | 1071 mm | 836 mm | 120 kg |
| 36" | 3" | 36" | 300 mm | 1110 mm | 970 mm | 160 kg |
| 48 | 3" | 48" | 330 mm | 1110 mm | 1353 mm | 275 kg |
