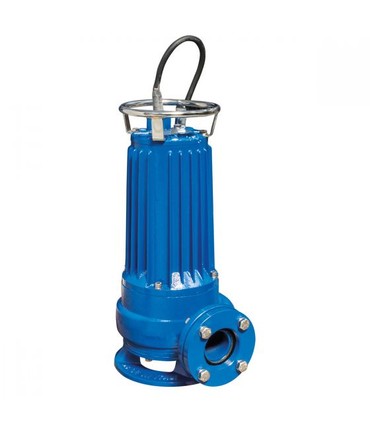

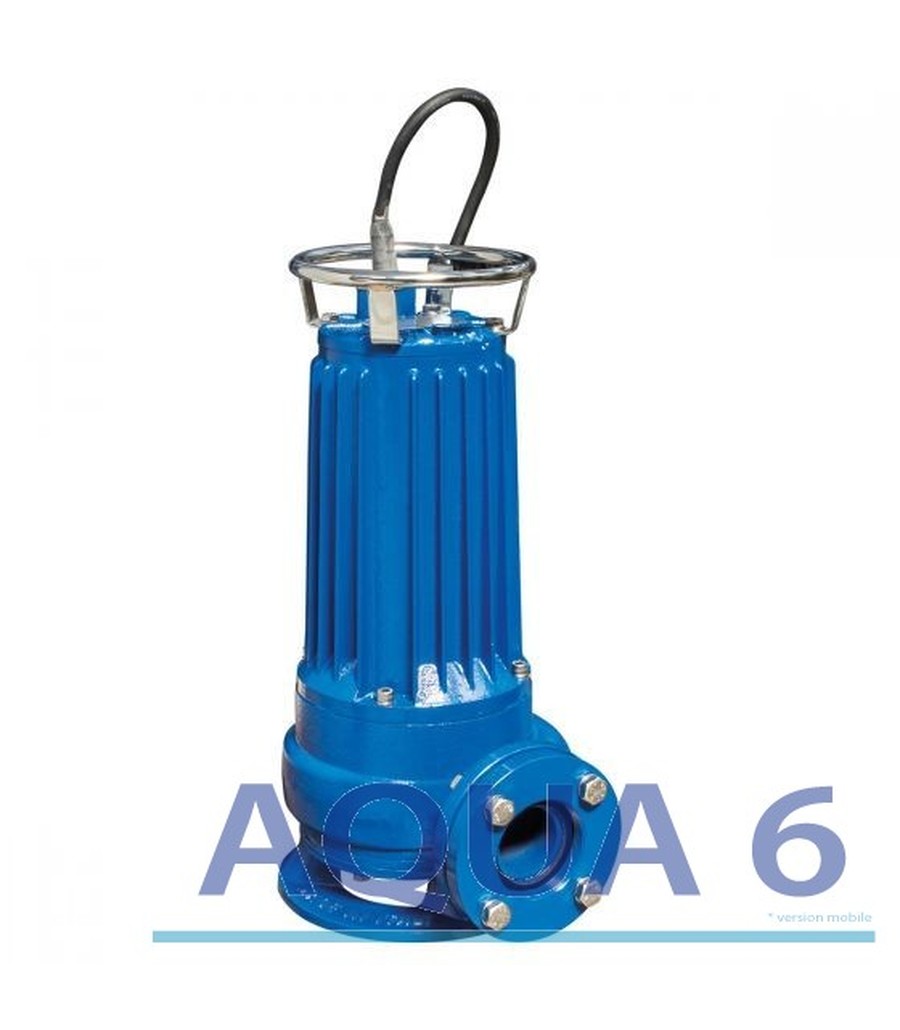

Pompe de relevage SQ

Pompes de relevage pour eaux usées. Large eventail d'applications.

Débit max: 60 m³/h
Hauteur de refoulement max: 18 m
Passage de corps solides: 40 ou 60 mm (pour le modèle SQ42-3)
Service continu avec pompe totalement immergée
Profondeur d'immersion max: 20 m
Densité du liquide: 1,2 kg/dm³
Raccordement en 2" ou 3" selon le modèle


Eaux usées	Usage domestique	Usage industriel	Usage résidentiel

Lire la suiteAfficher moins

Demande de devis

Marque:

DESCRIPTION DETAILLEE
Détails du produit

DESCRIPTION DETAILLEE

Pompe vide-cave pour eaux usées

Les pompes vide-caves de la série SQ sont utilisées pour des applications collectives et industrielles, elles sont adaptées aux eaux provenants d'égouts, fermes d'élevage, abattoirs et divers usages au contact de boues industrielles de faibles et moyennes densité.

CARACTERISTIQUES GENERALES

Corps, moteur et turbine en en fonte
Arbre inox AISI 304
Double garniture mécanique
Alimentation triphasée 400 V - 50 Hz
Profondeur d'immersion max: 20 m
Longueur de cable fourni: 10 m

TABLEAU DES PERFORMANCES

Modèle	P	Ampérage	Ø corps solides	Q (m³/h)	6	12	24	36	48	60	72	84	96	114
SQ 25-1,5	2 CV	3,8	40 mm	HMT	13	11	8	5
SQ 25-2,2	3 CV	5,4	40 mm	HMT	17	16	13	8	5
SQ 42-3	4 CV	7	60 mm	HMT	18	17	15	13	10	6
SQ 50-4	5,5 CV	9,3	60 mm	HMT	22	21	19	16	13	10	6
SQ 65-5,5	7,5 CV	12,3	70 mm	HMT	25	24	23	21	18	15	12	8	5
SQ 85-7,5	10 CV	16,5	70 mm	HMT	31	30	28	25	23	20	18	15	11	5

COURBES DES PERFORMANCES

DIMENSIONS ET INSTALLATION

pompe vide cave eaux usées

Modèle	Raccordement	A	B	H	H1	Poids
SQ 25-1,5	2"	270 mm	230 mm	500 mm	100 mm	44 kg
SQ 25-2,2	2"	270 mm	230 mm	520 mm	100 mm	47 kg
SQ 42-3	3"	310 mm	270 mm	580 mm	125 mm	77 kg
SQ 50-4	3"	310 mm	270 mm	600 mm	125 mm	79 kg
SQ 65-5,5	4"	330 mm	280 mm	610 mm	130 mm	119 kg
SQ 85-7,5	4"	330 mm	280 mm	700 mm	130 mm	123 kg
